Каталитические реакторы смешения

Простые реакторы с перемешиванием

Области применения

Реакторы с перемешиванием чаще всего используются для проведения гомогенных гомофазных каталитических процессов, когда катализатор находится в одной фазе со всеми компонентами смеси, для гомогенных гетерофазных реакций, когда в качестве катализатор используется межфазный переносчик, а также для гетерогенных гетерофазных процессов, позволяя работать с суспензией порошкообразного катализатора в жидкой реакционной смеси (например, классическое гидрирование двойной связи органического субстрата с суспендированным в метаноле порошком Pd. Перемешивание создает изотермические условия по объему реактора и позволяет исследователю контролировать протекание реакции. Газозахватывающая мешалка с полым валом позволяет также барботировать газ, находящийся в сепарационном пространстве реактора, через жидкую реакционную смесь.​

Реагирующие фазы

  • жидкость-жидкость (несмешивающиеся);

  • жидкость-жидкость (смешивающиеся);

  • газ - жидкость;

  • газ - жидкость - твердое

Характеристики

  • Материал: нержавеющая сталь AISI316, AISI304, 12х18н10т, Хастеллой C-276, титан;

  • Температуры: от -30 до 300 °C;

  • Давления: от -0,1 до 40 МПа;

  • Мешалки: газозахватывающая, лопастная, импеллерная (подробнее в разделе "Перемешивающие устройства");

  • Скорость перемешивания: до 2000 об/мин;

  • Общий объем: от 50 мл до 20 л;

  • Термостатирование: рубашка/змеевик;

  • Управление: ручное, автоматическое (сенсорная панель оператора или ПК)

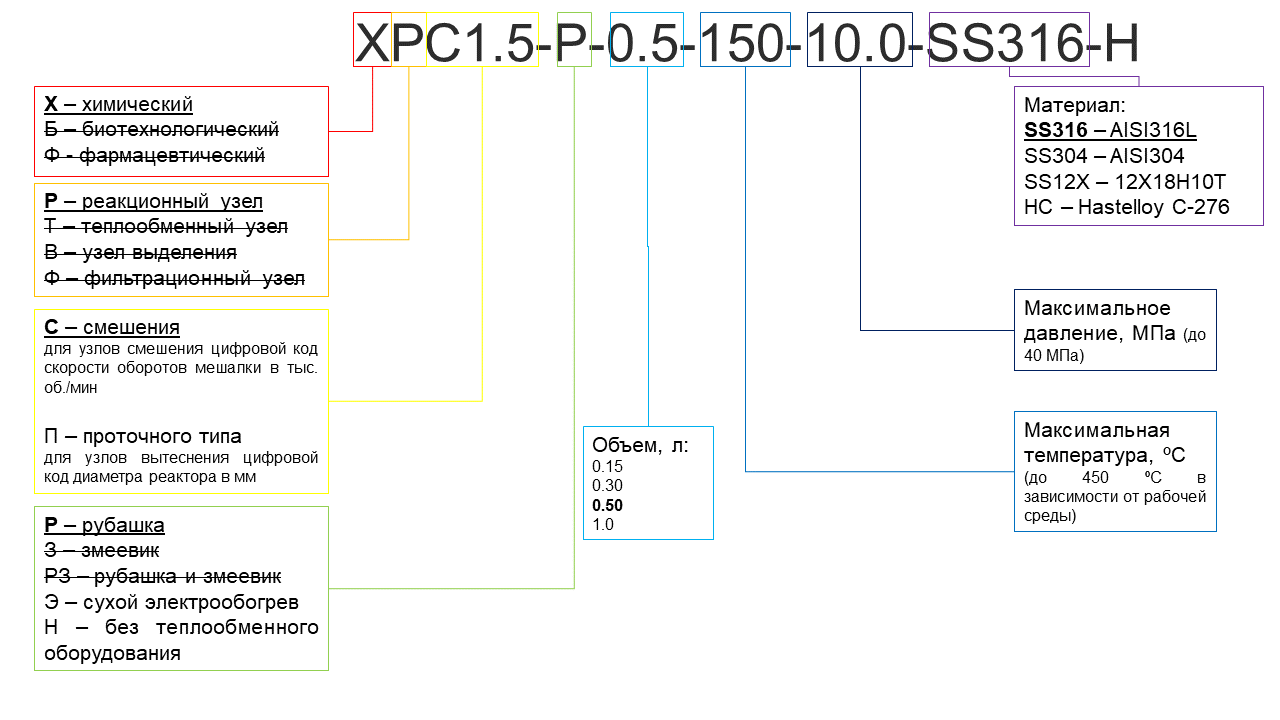

Маркировка для заказа

Стандартные реактора

  • ХРСР1.5-Р-0.15-150-15.0-SS316

  • ХРСР1.0-Р-0.30-150-10.0-SS316

  • ХРСР1.0-Р-0.5-150-10.0-SS316

  • ​ХРСР1.0-Р-1.0-150-5.0-SS316

  • ​ХРСР1.0-Р-5.0-150-5.0-SS316

  • ​ХРСР1.0-Р-10.0-150-4.0-SS316

  • ХРСР1.0-Р-15.0-150-3.5-SS316

  • ХРСР0.8-Р-20.0-150-3.5-SS316

Реактор Берти с неподвижной каталитической корзиной

Области применения

Каталитический реактор Berty является реактором с внутренней циркуляцией и представляет собой реактор круглого сечения с циллиндрической разборной катализаторной корзины, боковые стенки которой являются непроницаемыми, а торцы представляют собой сетку. С одного из торцов расположен вращающийся импеллер, который создает восходящий поток реагентов вдоль стенки реактора и нисходящий через слой катализатора в корзине.



Реакторы Berty используются для проведения реакций с большим падением давления вдоль слоя катализатора или очень малой плотностью газа.



Хорошо предсказуемая структура потоков внутри этого реактора сделала его широко распространенным инструментом для исследования каталитических реакций как в газовой фазе, так и в жидкой.

Реагирующие фазы

  • газ-твердое;

  • жидкость - твердое

Характеристики

  • Материал: нержавеющая сталь AISI316, AISI304, 12х18н10т, Хастеллой C-276, титан (возможна футеровка PVDF или PTFE);

  • Температуры: от -30 до 300 °C;

  • Давления: от -0,1 до 40 МПа;

  • Мешалки: лопастная, импеллерная;

  • Скорость перемешивания: до 1000 об/мин;

  • Общий объем: от 100 мл до 5 л;

  • Термостатирование: рубашка/змеевик;

  • Управление: ручное, автоматическое (сенсорная панель оператора или ПК)

Маркировка для заказа

Стандартные реактора

  • ХРСР1.0-Р-0.15-150-15.0-SS316-B

  • ХРСР0.7-Р-0.5-150-10.0-SS316-B

  • ​ХРСР0.7-Р-1.0-150-5.0-SS316-B

  • ​ХРСР0.5-Р-5.0-150-5.0-SS316-B

Реактор Робинсона-Махони с неподвижной каталитической корзиной

Области применения

Каталитический реактор Робинсона-Махони также является реактором с внутренней циркуляцией и представляет собой реактор круглого сечения на обечайке которого закреплена неподвижная катализаторная корзина кольцеобразной формы, имеющая волнорезы внутри и снаружи для подавления вихрей. Вал мешалки снабжен двумя импеллерами, которые направляют потоки из верхней и нижней части реактора к центру корзины, и затем радиально через слой катализатора.



Отсутствие температурных градиентов, возможность работы с несколькими фазами и высокая надежность сделали этот реактор широко используемым инструментом для изучения гетерогенного катализа с участием жидких реагентов.

Реагирующие фазы

  • газ-твердое;

  • жидкость - твердое;

  • газ-жидкость-твердое

Характеристики

  • Материал: нержавеющая сталь AISI316, AISI304, 12х18н10т, Хастеллой C-276, титан (возможна футеровка PVDF или PTFE);

  • Температуры: от -30 до 300 °C;

  • Давления: от -0,1 до 40 МПа;

  • Мешалки: лопастная, импеллерная;

  • Скорость перемешивания: до 1000 об/мин;

  • Общий объем: от 100 мл до 2 л;

  • Термостатирование: рубашка;

  • Управление: ручное, автоматическое (сенсорная панель оператора или ПК)

Маркировка для заказа

Стандартные реактора

  • ХРСР1.0-Р-0.15-150-15.0-SS316-М

  • ХРСР0.7-Р-0.5-150-10.0-SS316-М

  • ​ХРСР0.7-Р-1.0-150-5.0-SS316-М

  • ​ХРСР0.5-Р-2.0-150-5.0-SS316-М

Реактор Харшоу с падающей каталитической корзиной

Области применения

Каталитический реактор Harshaw является реактором с внутренней циркуляцией и представляет собой цилиндрический реактор с цилиндрической разборной катализаторной корзиной, боковые стенки которой являются сетчатыми, а торцы закрыты.



Катализаторная корзина имеет крестообразную форму  и может скользить вдоль канавки, проточенной на валу мешалки. На первой стадии эксперимента корзина находится в верхнем положении, и катализатор контактирует только с газовой фазой. На второй стадии оператор изменяет направление вращения мешалки на противоположное, и корзина падает в жидкость.

Реакция проходит за счет барботажа газообразного реагента в жидкость посредством газозахватывающей мешалки.

Реагирующие фазы

  • газ-жидкость-твердое;

Характеристики

  • Материал: нержавеющая сталь AISI316, AISI304, 12х18н10т, Хастеллой C-276, титан;

  • Температуры: от -30 до 300 °C;

  • Давления: от -0,1 до 40 МПа;

  • Мешалки: лопастная, импеллерная;

  • Скорость перемешивания: до 1000 об/мин;

  • Общий объем: от 100 мл до 1 л;

  • Термостатирование: рубашка;

  • Управление: ручное, автоматическое (сенсорная панель оператора или ПК)

Маркировка для заказа

Стандартные реактора

  • ХРСР1.0-Р-0.15-150-15.0-SS316-H

  • ХРСР0.7-Р-0.5-150-10.0-SS316-H

  • ​ХРСР0.7-Р-1.0-150-5.0-SS316-H
